Grup de pompare pentru irigatii produs in Romania de Pompe Instal

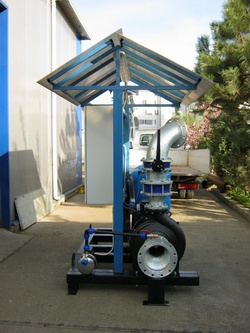

Producatorul autorizat de grupuri de pompare si pompe submersibile, Pompe Instal S.R.L., realizeaza grupuri de pompare asamblate in Romania, destinate irigatiilor, compuse dintr-o electropompa orizontala bloc din fonta turnata GRUNDFOS tip HIDRO 1NBG50-125-400/392/1450rpm/55 kW/380V, montata pe sasiu din otel grunduit si vopsit.

Functionarea pompei in regim automat se face prin intermediul convertizorului de frecventa ce asigura mentinerea constanta a presiunii in refulare. Se asigura protectia la scurtcircuit (prin intermediul sigurantelor fuzibile) si suprasarcina (prin intermediul convertizorului).

Grupul poate functiona si in regim manual – in aceasta situatie se asigura protectia la scurtcircuit (prin intermediul sigurantelor fuzibile) si suprasarcina (prin intermediul releului termic), rel. antibifazic si supraincalzire – releul de termistor.

Protectia la lipsa apa / mers in gol se asigura prin releu de nivel (ce necesita montarea a 3 electrozi de nivel – montati pe sorb). Comanda pornirii / opririi si turatiei se face cu senzor de presiune 4-20mA / 0-10 bari – inclus.

Se asigura deasemenea urmatoarele protectii standard: lipsa faza, dezechilibru intre tensiuni, inversare succesiune (sens), suprasarcina, scurtcircuit si lipsa apa (se vor amplasa trei electrozi de nivel pe sorb). Sunt prevazute chei de comanda ce permit selectionarea urmatoarelor moduri de functionare: manual/oprit/automat.

Semnalizarile locale includ: ecran LCD la convertizor (in interior), lampi de semnalizare pentru: avarie / functionare la pompa, avarie lipsa apa, avarie alimentare, supraincalzire motor.

Grupul de pompare pentru irigatii este protejat de o copertina demontabila care acopera toata platforma (atat pentru motor cat si pentru tablou). Copertina trebuie demontata la deplasarea platformei.

O electropompa autoamorsanta cu ejector tip GRUNDFOS JP este prevazuta deasemenea pentru amorsarea pompei de baza + kit aspiratie cu sorb cu clapeta.

Facilitati:

• •

    Functionare pe manual: in eventualitatea putin probabila a defectarii convertizorului grupul se poate porni stea-triunghi pe manual.
  • Pe sasiu s-a inclus un recipient de hidrofor vertical cu membrana elastica pentru preluarea socurilor de pornire / oprire.
  • Pe aspiratie s-a prevazut un mosor echipat cu teava de amorsare cu robinet. Acesta este rigidizat de platforma.
  • Pe refulare se livreaza un cot. (refulare este de Dn 200 livrata cu un cot la 90 grd cu flansa ce se poate roti).
  • Tabloul are prevazute urmatoarele circute auxiliare: o priza 10A/1X220V + un circuit de iluminat (un corp de iluminat este inclus in pret si se livreaza montat sub copertina) + un circuit pentru alimentarea pompei de amorsare.
  • S-au inclus 3 electrozi de nivel echipati fiecare cu 15 m cablu.
  • Alimentarea se face printr-un singur cablu.
  • Platforma va fi livrata fara colector de aspiratie – se va monta o conducta de aspirate + sorb cu clapeta de sens (neinclus in pret – vezi accesorii), (Dn 250).

Detalii tehnice:

Electropompa:

• • GRUNDFOS NBG 50-125-400/392 Q = 270 – 320 mc/h, H = 50 – 45 mCA (n =100%), (Hmax = 57 mCA, Qmax = 340 mc/h) Pinst = 55 kW SD, Racorduri pompa: Dn 150 / 125.

Aspiratie grup:

• • Dn 250, Refulare grup: Dn 200.

Grupul include:

• • vana de izolare – una pe refulare pompa, clapeta de sens – una pe refulare pompa.

Tabloul electric este fixat pe sasiu si este echipat cu:

• • cutie metalica cu sistem de ventilatie (termostat + grila + ventilator) si sistem de incalzire (senzor combinat de umiditate si temperatura + rezistenta de incalzire),
  • convertizor Danfoss VLT AquaDrive,
  • separator cu maner de actionare la exterior pe alimentarea generala,
  • contor digital trifazat de energie electrica cu masurare indirecta (montare in interior pe sina) + 3 transformatoare de curent,
  • un releu supraveghere faze (antibifazic),
  • un releu pornire SD – pentru pornirea stea-triunghi pe manual,
  • un releu termistor,
  • un releu de nivel,
  • contactori + releu termic,
  • un selector de regim manual-oprit-automat,
  • descarcatoare.

Accesorii optionale:

• • Sorb cu clapeta si sita DN 250/Pn16 (“any position”) 1
  • Kit conducta de aspiratie PVC (usor de manevrat) cu flanse, 5,5 m + 2 coturi la 45 grd cu flanse, garnituri si suruburi
